FDBファイバーボックス

FDBファイバーボックス



FDBファイバー分布ボックスは、屋外光ファイバー通信リンクの接続と管理に使用されます。光学ケーブル、繊維、パッチコードの接続を容易にし、洗練された外観、使いやすい操作、長いサービス寿命を提供します。

​
壁に取り付けられたFDBファイバーボックスは、建物の壁や柱に設置するために設計されています。屋内と屋外の両方のアプリケーションに使用できます。製品の種類と顧客の要件に対応するために、さまざまな種類のターミナルボックスを提供して、より高いファイバー容量のニーズを満たしています。これらのボックスは、ケーブルとパッチジャンパーを接続するだけでなく、必要に応じてファイバースプリッターやその他のコンポーネントを収容することもできます。



仕様：



アイテム名	FDBファイバースプライス分布ボックスGL-FDB -24 d
サイズ（mm）	335×295.5×117.2
IPレート	IP65
材料	ABS+PCまたはABS
適切なケーブル径	7-12 mmケーブル用の2ポート、6-8 mmケーブル用の2ポート 2〜4mmのドロップケーブル用の24ポート
最大容量	24F
アダプタータイプ	SC、LC、FC
スプリッタータイプ	•スプリッターは不要、最大。変換用の24cores SCアダプター •ブロックレススプリッター1x16および1x32を使用できます •1x8カセットスプリッターを使用できます
取り付け方法	壁または極の取り付け



特徴：



•本体（ハウジング）、光ファイバースプライストレイ、およびスプリッター固定フレームで構成されています。
•2つの部分に分かれています。1つは光ケーブルとファイバーピグテールの間の融合スプライシングのために光ケーブルに接続し、もう1つはパッチコードに接続します。
•融合スプライシング、接続、ファイバースラックストレージ、パッチコード管理を統合システムに組み合わせます。
•余剰繊維は、2つの専用プラスチックリングの周りに巻き付けられ、40mmを超える曲げ半径を確保できます。

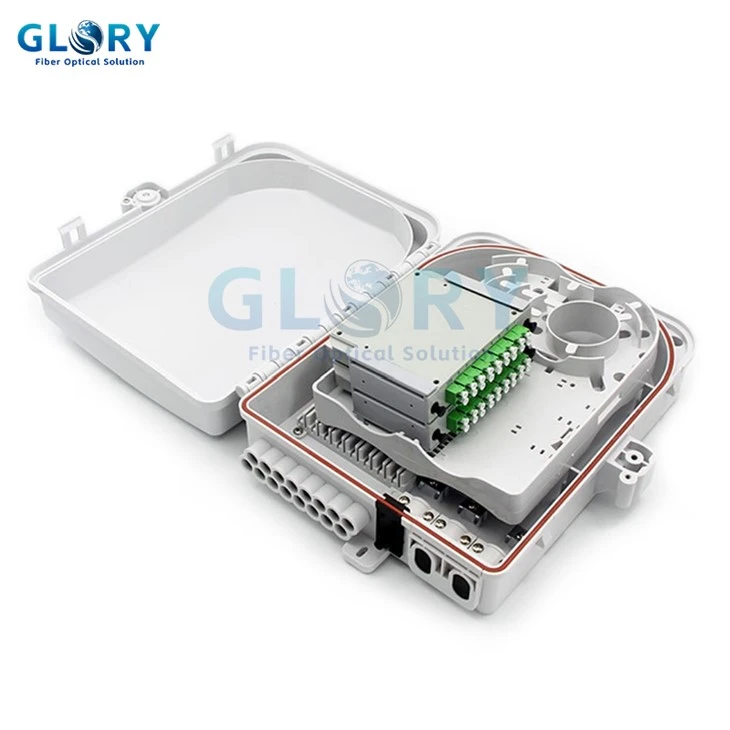

•アダプターパネルは、さまざまなアダプタータイプと互換性があるアダプターを保護し、簡単な操作を可能にし、繊維の偶発的な損傷を防ぎます。
•ケーブルは、下部からFDBファイバーボックスに配線し、専門のゴムシールでエントリポイントを保護できます。



職場環境条件：



•作業温度：-40程度+60度

•相対湿度：93％以下（+40度）

•大気圧：62kpa〜101kpa（おおよその標高0-5000 m）

•挿入損失：0。35db以下

•戻り損失：50 dB以上

• Plug durability：>1000回

•絶縁抵抗：1000mΩ\/500V（DC）以上

• Grounding resistance ： >3000V（DC）\/1分の故障なし、フラッシュオーバー



LANのFDBファイバーボックスアプリケーション



1。コア機能：

•MACアドレス管理：FDBは、光ファイバースイッチまたはメディアコンバーターでMACアドレスと関連するポートを追跡し、効率的なフレーム転送を可能にします。

•高速検索：ファイバーネットワークは、帯域幅が高く、遅延が低いため、FDBの迅速なアクセスを必要とし、高速検索に最適化されたデータ構造（TCAMなど）が必要です。

2。ネットワーク効率：

•VLANサポート：複雑なファイバーLANのトラフィックをセグメント化するために重要な個別のFDBテーブルを維持することにより、複数のVLANを管理します。

•老化メカニズム：エントリを動的に更新し、未使用のMacアドレスを老化させて、FDBを関連性があり効率的に保ちます。

3。セキュリティ：

•MACフラッディング緩和：FDBテーブルの制限を対象とするサービス拒否攻撃を防ぐために、ポートセキュリティ対策（ポートごとのMacエントリの制限）を実装します。

•静的エントリ：静的FDBエントリを構成し、不正な上書きを防ぐことにより、重要なデバイスを保護します。

4。プロトコル統合：

•スパニングツリープロトコル（STP）：STPで動作して、ファイバートポロジのループを回避し、FDBエントリがアクティブなネットワークパスに合わせて確実に整合します。

•マルチキャスト処理：IGMPスヌーピングを使用してFDBエントリを動的に更新するために、ストリーミングなどのアプリケーションのマルチキャストトラフィックを効率的に管理します。

5。スケーラビリティとパフォーマンス：

•大規模なネットワーク：広範なFDBテーブルをサポートして、ファイバーLANの拡大においてますます多くのデバイスに対応します。

•ハードウェアの最適化：高性能ハードウェアを利用して、スループットを維持し、ファイバー環境での遅延を減らします。

6。高度なアプリケーション：

•ソフトウェア定義ネットワーキング（SDN）：複数のファイバーボックスにわたって動的なF​​DB管理のためにSDNコントローラーと統合され、適応型トラフィックルーティングが可能になります。

•仮想化：仮想スイッチと物理ファイバーインフラストラクチャ間のFDBエントリを同期することにより、仮想化環境をサポートします。

7。展開シナリオ：

•繊維からプレミーズ（FTTP）：ONTS\/ONUSでは、LAN側のMACアドレスを管理するFDBブリッジファイバーバックボーン。

•データセンターの相互接続：ファイバーリンクを使用して、データセンターのスイッチ間の高速で低遅延の接続を容易にします。

8。管理と監視：

•構成ツール：CLI\/Webインターフェイスを介して、老化タイマー、静的エントリ、およびVLANマッピングを設定できます。

•ネットワーク分析：FDBアクティビティを監視して、異常を検出し、パフォーマンスを最適化し、計画容量を検出します。

9。課題：

•収束速度：トポロジの変更中にFDBの迅速な更新を保証して、冗長繊維ネットワークのダウンタイムを最小限に抑えます。

•リソースの制約：パフォーマンスのボトルネックを避けるために、FDBサイズとハードウェアの制限のバランス。
