インラインファイバーエンクロージャー

IP68は96繊維インライン繊維エンクロージャーを評価しました

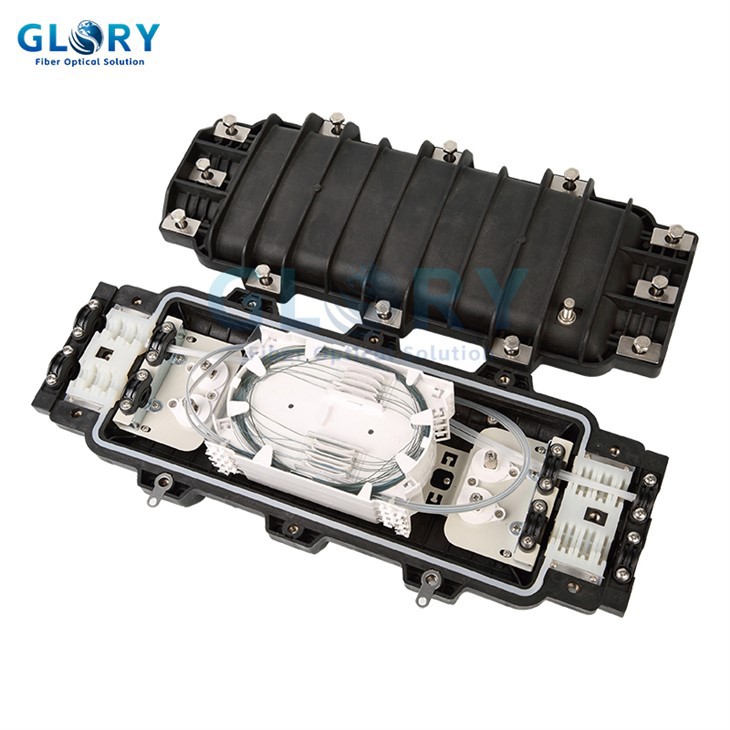

GL-H 4- bインラインファイバーエンクロージャーは、光ファイバーケーブルを接続および保護するために設計されています。このモデルは、4つのケーブルポートを備えており、光ファイバーケーブル（ゆるいスリーブ、スケルトン、リボンなど）のスプライシングや分岐など、さまざまなアプリケーションをサポートしています。空中、パイプライン、および直接農村部に適しています。ファイバースプライスの閉鎖により、信頼できるデータ送信が保証され、ネットワークのニーズに最適な選択肢となります。



仕様：



アイテム名	インラインファイバーエンクロージャーGL-H 4- b
サイズ（mm）	533(L)×209(W)×104(H)
色	黒
ケーブルポート	2つのインレットと2つのアウトレット ファイバーケーブルφ8-17。5mmに適しています
保護グレード	IP68
繊維スプライス容量	96繊維
シングルトレイの容量	24個の繊維
最大数量。トレイアセンブリ	4個のPC
応用	直接埋葬\/空中\/マンホール\/壁\/ポール取り付け
内側のカートン（mm）	560×320×130（1ピース）
アウターカートン（mm）	580×480×430（6 PCS）



特徴：



•合計4つのケーブルポートを備えた水平タイプ。ケーブル直径Ø8–17.5に適しています。

•シーリングパフォーマンス：IP68の保護評価を備えた機械的に密閉されています。

•最大スプライシング容量：96繊維。各カセットには24個の繊維があります。

•化学腐食だけでなく、高温と低温に耐えることができる強い気象抵抗。

•ネジ、ガスケット、ファスナーは、腐食抵抗を強化するために304ステンレス鋼で作られています。

•設置：空中、パイプライン、マンホール、地下取り付けに適しています。



インラインファイバーエンクロージャーの主な技術データ：



•操作温度：-40程度+55度
•サービスライフ：25年
•光学能力：測定可能な追加の減衰はありません。
•温度サイクリングテスト：閉鎖を（60±5）kPaに10サイクル化した後、空気圧降下は5 kPa未満でなければならず、水中の15分間の浸水後に気泡が現れません。
•シーリングパフォーマンス：100 kPaに加圧された場合、水中の15分間の浸水後に気泡が現れないか、24時間後に圧力計偏差が発生しないものとします。
•再入力パフォーマンス：シーリングパフォーマンスは、3つの再入力後の仕様を満たす必要があります。
•断熱抵抗：2×10μMΩ以上。
•電圧に耐えられる：1分間15 kV DCにさらされた場合、アークまたは穿刺はありません。

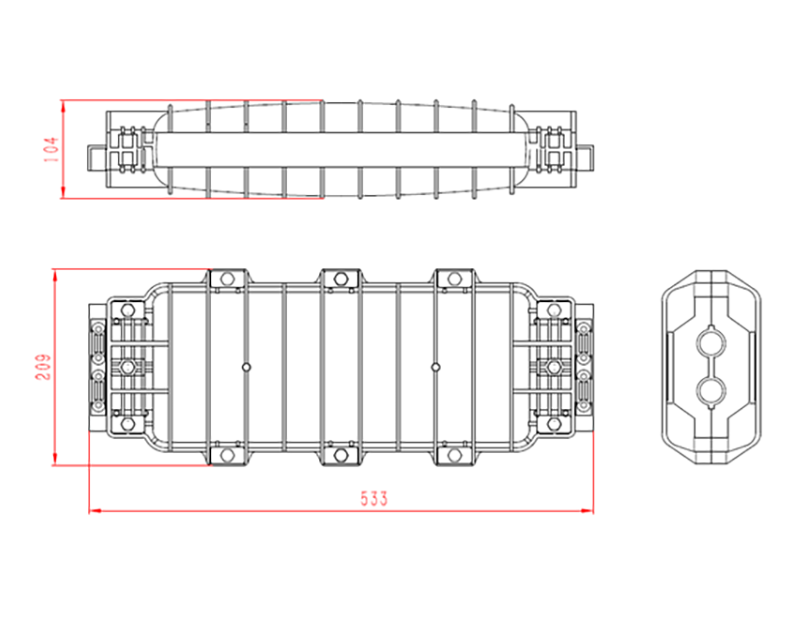

構造図：

インストール図：
