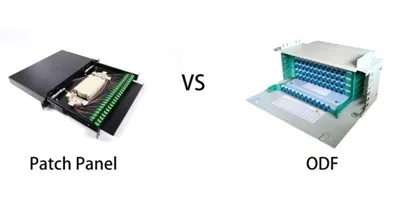

表面を超えて: ODF が単なる大きなパッチ パネル以上のものである理由

パッチパネルの役割: 目に見えるインターフェイス

パッチ パネルには通常次のものが含まれます。

• 相互接続用のアダプター ポート-

• 基本的なケーブル固定

• コンパクトでスペース効率の高いフォームファクタ-



通常、パッチ パネルに含まれないものは次のとおりです。

• フィーダーケーブルの永久接続保護

• 余分な繊維を整理して収納できる

• PLC スプリッタ用の組み込み取り付け-

• 大径ケーブル用のマルチ-ケーブル入口シーリング-

• 固定ポート数を超えたスケーラブルな容量

{0}データセンター内の 1 つの機器ラックや小さな通信クローゼットなどの単純な環境では、パッチ パネルが適切なツールとなることがよくあります。{1}不必要な複雑さのないクリーンなインターフェイスを提供します。

しかし、より多くの要求が要求される用途でパッチ パネルを使用すると、制限がすぐに明らかになります。



ODF の機能: 完全なシステム

ODF は単一のコンポーネントではありません。これはフレームワークです。-中央のネットワーク ノードでファイバーのライフサイクル全体を管理するように設計された完全なシステムです。パッチ パネルが接続ポイントを提供するのに対し、ODF はホームを提供します。

ODF とパッチ パネルを根本的に区別する 5 つの機能は次のとおりです。

1. 統合された接続保護

外部のプラント ネットワークでは、電話局または配電ポイントに入るフィーダ ケーブルを、アダプタ ポートに接続するピグテールに永久的に接続する必要があります。これらのスプライスは、ネットワーク内で最も重要かつ最も脆弱なポイントです。-

パッチ パネルにはスプライシングの機能がありません。スプライスは別の場所 (多くの場合、ラック内のどこかに取り付けられた別個のスプライス エンクロージャ) で行う必要があり、接続が切断されて乱雑な設置状態になります。

ただし、ODF には、フレームに直接組み込まれた専用のスプライス トレイが含まれています。これらのトレイは、熱収縮スリーブで各融着接続を保護し、簡単に識別できるように整理し、振動や動きから保護します。-その結果、接続と終端が 1 つのシステム内で共存する、クリーンな統合ソリューションが実現します。

2. スラックファイバーストレージ

光ファイバー ケーブルは、正確に適切な長さで届くことはありません。余分なたるみは常に存在します。-信号損失の原因となる微小な曲げを防ぐために、慎重に巻き、ねじれから保護し、適切な曲げ半径に維持する必要があります。-

パッチパネルには、余裕のある保管スペースがありません。余分なファイバーは最終的にラックの後ろで緩くコイル状になり、多くの場合、曲げ半径要件に違反する方法でテープで留めたり、結束バンドで縛ったりします。-

ODF は、整理されたスラック ストレージを内蔵して設計されています。スプール、ガイド、および専用のストレージ トレイを使用すると、技術者は余分なファイバをきちんと巻いて固定し、適切な曲げ半径を維持し、将来の取り扱いによる損傷からファイバを保護できます。

3. 統合されたスプリッターの取り付け

FTTH および FTTx ネットワークは、PLC スプリッタを利用して単一の光信号を複数のユーザーに分配します。これらのスプリッタは、1x2、1x4、1x8、1x16、1x32 のいずれであっても、配布ポイント内に収容、保護、整理する必要があります。{1}

パッチ パネルにはスプリッタがありません。多くの場合、ブラケットを使用して外部に取り付けられるか、単にキャビネット内に放置されたままになるため、乱雑になり、メンテナンス中に損傷するリスクが高まります。

ODF には、標準 PLC スプリッタ モジュールをしっかりと保持するように設計された専用のスプリッタ取り付けスロットが含まれています。スプリッターはアダプター パネルと同じようにスライドして所定の位置に収まり、メンテナンスや拡張が簡単な、すっきりとしたプロフェッショナルな設置を実現します。

4. プロフェッショナルなケーブルエントリー管理

中央の配電点では、複数の大径フィーダー ケーブルが外部のプラント ルートからフレームに入ります。{0}これらのケーブルには、かなりの引張強度の部材 (スチールまたはアラミド糸) が使用されているため、内部の繊細な繊維に張力が及ばないように適切に固定する必要があります。

通常、パッチ パネルには、最小限の張力緩和を備えた小さなケーブル挿入穴が備わっています。{0}}屋内のジャンパー ケーブルには十分ですが、屋外のプラントのフィーダー ケーブルには適していません。

ODF は、堅牢なケーブル エントリ システムを使用して設計されています。 -頑丈なクランプ、シーリンググロメット、専用の強度部材固定ポイントにより、すべてのケーブルが適切に固定され、埃や湿気から密閉され、引っ張り力から保護されます。

5. スケーラブルな容量

パッチ パネルのポート密度は固定です: 1U では 24 ポート、2U では 48 ポート。さらに多くの容量が必要な場合は、別のパネルを追加して-、さらにもう 1 つ-、個別のケーブル エントリと個別の管理を備えた個別のユニットのスタックを作成します。

ODF はスケールに合わせて設計されています。モジュラー トレイ、交換可能なアダプター パネル、拡張可能なフレームにより、単一の統合システム内で 24 ファイバーから 144、288、さらにはそれ以上まで容量を拡張できます。-容量のニーズが増加した場合は、新しいフレーム全体を追加するのではなく、モジュールを追加します。



実際に区別が重要な理由

実際に ODF が必要なときにパッチ パネルを選択すると、一連の運用上の問題が発生します。

• スプライスが保護されていないまま放置されると、-ほこり、湿気、偶発的な妨害にさらされます

• 繊維のたるみが無作為に巻き付いて-微小な曲がりを生じ-、信号品質を低下させる

• スプリッタはテープや結束バンドで取り付けられている-メンテナンスの悪夢が待っています

• ケーブル差込口が密閉されていないため、{0}ほこり、湿気、さらには害虫が侵入する可能性があります

• 容量拡張にはまったく新しいフレームが必要になり、{0}}不一致の機器のパッチワークが必要になる

これらのショートカットではお金は節約できません。コストは事前調達から長期運用へと移行します。つまり、故障の頻度が増加し、トラブルシューティングにかかる​​時間が長くなり、サービス中断のリスクが高まり、最終的には実際の役割に合わせて設計されていないインフラストラクチャが置き換えられることになります。-



実践的な経験則

単一のラックまたはキャビネット内でケーブルを終端する場合、パッチ パネルを使用します。この場合、すべてのスプライス、スラック ストレージ、分割は別の場所で処理され、通常は別の ODF またはスプライス エンクロージャ内で処理されます。{0}}

ODF は、フィーダ ケーブルが外部から入り、スプライスが行われ、スプリッタが収容され、複数の下流拠点への長期サービスのためにファイバが編成されるネットワーク セクションの中央配布ポイントを管理する場合に使用します。{0}{1}

要するに：パッチ パネルは、特定の限定された役割のために設計されたコンポーネントです。 ODF は、光ファイバー配線ネットワークの中心として機能するように設計されたシステムです。
